自動變速器行星齒輪系統遞進式一體化五課教學法探究
自動變速器行星齒輪系統遞進式一體化五課教學法探究賀州高級技工學�！×_和芳
【摘 要】自動變速器行星齒輪系統的教學，可采用遞進式一體化五課教學法，使復雜的自動變速器行星齒輪變速傳動的結構簡單化、抽象的原理通俗化，使學生更易于掌握自動變速器行星齒系構造與傳動組合知識，從而提高教學效果。
【關鍵詞】自動變速器 行星齒輪變速系統 教學法
【中圖分類號】 G 【文獻標識碼】 A
【文章編號】0450-9889（2014）03B-0091-02
目前轎車用的自動變速器多采用行星齒輪傳動，即辛普森輪系或拉維娜輪系。利用電控系統、液壓控制系統進行組合控制，通過各接合元件的狀態變換，給行星齒輪系提供合適的傳動比，整個機構比較復雜。為此，要學習掌握自動變速器原理與維護，則首先應學習行星組合傳動原理。本文試針對自動變速器行星齒輪系統教學，采用遞進式一體化五課教學法，使復雜的自動變速器行星齒輪變速傳動的結構簡單化、抽象的原理通俗化，讓學生更易于掌握自動變速器行星齒系構造與傳動組合知識，提高教學效果。
第一次課：先讓學生自行拆卸，初步認識各元件，查找各連接關系。
教師帶學生到實習車間，按教學安排針對某種類型的自動變速器進行外觀整體觀察。教師講解外部總成附件的作用，特別是與自動變速器的連接關系 （如起動機、變矩器、輸入軸及輸出軸）。學生分小組在教師的指導下拆卸液壓控制閥板總成 （不必分解），繼而逐步從輸入端向輸出端拆卸行星齒輪系。分解自動變速器行星齒系總成，識別零件，如行星系的齒圈、行星架、太陽輪、液壓離合器、液壓制動器、機械單向離合器、輸入軸、輸出軸，并了解其基本構造及其作用。要求學生能在工作臺上把行星齒輪變速器機構進行順序擺放，并能按要求組合，訓練學生通過實物親自體會、理解掌握各元件的連接關系的能力。在此基礎上，再按自動變速器的維修技術要求，學生分小組進行行星齒輪變速機構的拆裝訓練（液壓控制部分不必裝復），訓練學生對自動變速器總體結構及各總成的連接關系要求。為下一步學習行星齒輪變速原理做好基礎。
第二次課：根據單排行星齒系實物，繪制出結構簡圖，手動旋轉出八種傳動組合情況。

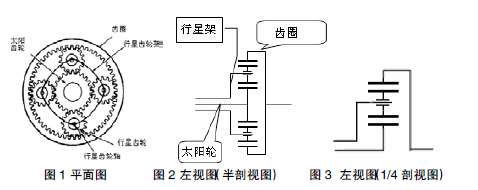

讓學生根據行星齒輪系實物，利用原已學習過的機械制圖三視圖及剖視圖的有關知識，按俯視圖（平面圖）→左視圖（半剖視圖）→左視圖 （1/4剖視圖）的順序分別畫出草圖。辛普森單排齒輪系簡圖見圖1、圖2、圖3：
用同樣的方法繪制拉維娜齒輪系的簡圖。
對傳動組合的分析，用實物手動旋轉，并用粉筆在太陽輪、行星齒輪架、齒圈同一側做記號，可分別設定太陽輪、行星齒輪架、齒圈三元件其一作為被制動元件，其余兩元件則作為輸入或輸出，得出六種不同傳動組合，亦得到大概的傳動比；若把太陽輪、行星齒輪架、齒圈三元件中的任兩元件相互制動（成一整體）或兩元件同速輸入，則第三元件被鎖止，可得到等速輸出的傳動組合；若太陽輪、行星齒輪架、齒圈三元件中無任何制約或固定，則無輸出。通過以上的設定，學生較容易找到八種不同的傳動組合。

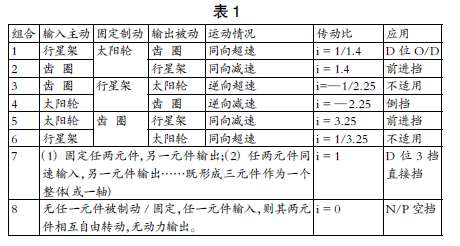

以豐田A43DE型自動變速器中的超速行星排為例 （見表1）。
此步教學目的是為了使學生掌握行星齒輪系的基本結構，八種組合傳動情況，能繪制相關示意圖，為下一步繪制自動變速器結構傳動示意圖，分析動力傳遞路線做好準備。
第三次課：繪制自動變速器結構傳動簡圖。

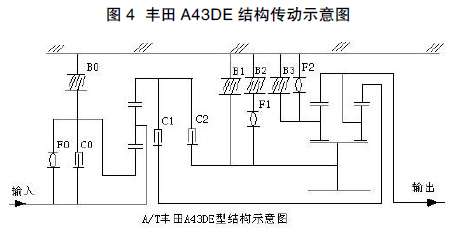

在前兩次課中對自動變速器行星系的學習，根據實物，可以按自動變速器各零件結構位置關系，逐步繪制出自動變速器結構傳動的簡圖，使理解具體化，學生易于掌握。繪圖時先了解整個自動變速器有多少排行星齒輪系，輸入與輸出元件，繪制并定好每一排行星齒輪系的示意圖位置，其他控制元件離合器、制動器、單向離合器從前往后逐個添加繪制，(www.gymyzhishaji.com)同時注意最底線（軸線）需平直，有與外殼的元件放最上面，無關聯的元件放在最下方，另外行星齒輪架與行星齒的軸承可不繪制。繪制時由學生自己根據實際自動變速器實物總成，按各元件實際位置及連接關系親自繪制，教師做必要的指導即可。如豐田A43DE結構傳動示意圖（見圖4）。
第四次課：分析自動變速器各手柄位的功能。
根據上次課學生繪制的自動變速器結構傳動示意圖，結合行星組合傳動表，進行手柄位逐個分析，執行器工作情況及實現擋位功能。

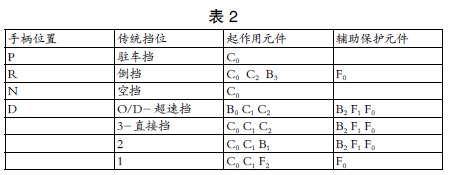

如豐田A43DE自動變速器結構傳動示意圖，手柄有PRND2L位，分析手柄處于某位置時，各控制元件的工作情況及實現的功能。各液壓離合器、制動器、機械單向離合器結合情況，再與行星組合傳動表對照分析，學生可逐步分析PRND2L的動力傳遞路線、各執行器的工作情況，可列出該自動變速器擋位及元件工作表（見表2，其中2、L位略）。
但要注意，列擋位及元件工作表時，以學生為主體，教師為輔的一體化遞進式教學。學生分小組，先由每組學生獨自思考分析，初步列出工作表，教師檢查糾正并說明。分析時不僅要結構傳動示意圖、行星系組合傳動表，也要緊密與實物相結合，才能做到少錯漏。
第五次課：手動演示行星齒輪變速機構的傳動情況。
在實訓工作臺，學生在教師的指導下，自己動手利用拆卸下來的自動變速器機械變速元件，根據上次課列出的擋位元件工作表，按每個手柄位置進行分析，該手柄位所實現的功能 （傳統擋位），實現某功能 （傳統擋位）各液壓控制元件的工作狀況，此時可以通過行星齒輪機構演示動力傳遞路線，使傳動過程視覺化，原理簡單化。學生通過一體化教學模式的“做中學，學中做”實踐，可以把復雜、抽象、難以理解的理論點技能點轉化為通俗、易懂的理論點及易掌握、有感觀的技能點。
例如：手柄R位 （見表1），控制元件C0 C2 B3工作，超速行星排的行星架輸入，C0作用后，超速行星排實現組合7等速由齒圈輸出到下一排，C2作用動力從超速行星排齒圈向后公共太陽輪輸入，B3的作用使前排行星架被制動，前排行星排實現了組合4使齒圈逆向減速輸出，輸入軸與輸出軸逆向運動，實現倒擋。在操作演示時，可用手接合超速行星架與超速太陽輪 （C0作用），超速齒圈同向同速輸出到下一級，超速齒圈動力傳到公共太陽輪 （C2作用），用手固定前支架（B0作用），轉動公共太陽輪，前排齒圈反轉動力傳到輸出軸輸出，即可實現R功能的動力傳遞路線。演示教學法明顯提高教學質量與效果。
總之，在自動變速器機械變速章節模塊教學中，應根據學生對象、實訓設施設備的不同，采用遞進式一體化五課教學法，并不斷探索改進與補充完善總結，以使教與學達到極佳的配合，取得較好的教學效果。當然教學目標除傳授實用知識及操作技能外，更應注重學生能力和素質養成的培養，所以教學過程以學生為中心，培養分析問題，解決問題的能力，提高學生在社會上的競爭力與生存技能。同時也要更好利用現代教學手段，如多媒體、仿真模擬、網絡技術運用，提高教學效率。此一體化教學法也可以拓展到其他實訓項目，但需根據學科、項目、學生、設施設備的實際情況條件，進行教學進度、課時時數的靈活調整。教師應發揮個人優勢，加強自身的實踐操作技能、理論業務水平，在教學組織、教學實施、教學考核評價各個環節中應該不斷借鑒創新、探索，總結出一套具有時代性的、行之有效的教學方法。
【參考文獻】
�。�1］張德友。汽車液力變速器課程的教學改革與創新［D］。哈爾濱：東北農業大學，2006
�。�2］陳國泰。情境教學法的理論雜構與應用［J］。教育資料文摘，1999 （3）
�。�3］魏成國。職業技術教育理實一體化教學探討［J］。赤峰學院學報，2008 （1）
�。�4］陳德陽，王林超。自動變速器圖冊［M］。北京：人民交通出版社，2009 （8）
