【精華】焊接的實習報告三篇

　　隨著社會不斷地進步，報告的使用成為日常生活的常態，報告中提到的所有信息應該是準確無誤的。相信很多朋友都對寫報告感到非常苦惱吧，下面是小編為大家收集的焊接的實習報告3篇，歡迎大家分享。

焊接的實習報告 篇1

　　實習題目：GWL-100 單片機學習開發板的制作

　　姓名：李**

　　學號：080402021036

　　班級： 08交通2班

　　指導老師：趙**

　　實習時間：12月6日—12月12日

　　成績：

　　一：實習目的

　　目前單片機上網技術是一個熱門技術，很多高校學生選擇與此相關的畢業設計，同時高校也有與此相關的項目。通過對一只正規產品GWL-100 單片機學習開發板的安裝、焊接、調試、了解電子產品的裝配全過程，訓練動手能力，掌握元器件的識別，簡易測試，及整機調試工藝，從而有助于我們對理論知識的理解，幫助我們學習專業的相關知識。培養理論聯系實際的能力，提高分析解決問題能力的同時也培養同學之間的團隊合作、共同探討、共同前進的精神。本周實習具體目的如下：

　　1、學習并掌握Protel 99 SE軟件，在實操過程中能靈活使用該軟件。

　　2、熟悉手工焊錫的常用工具的使用及其維護與修理。

　　3、基本掌握手工電烙鐵的焊接技術，能夠獨立的完成簡單電子產品的安裝與焊接。熟悉電子產品的安裝工藝的生產流程。

　　4、熟悉常用電子器件的類別、型號、規格、性能及其使用范圍。

　　5、了解電子產品的焊接、調試與維修方法。

　　二：實習內容和要求

　　實習內容:

　　1、對照原理圖講述整機工作原理；

　　2、對照原理圖看懂裝配接線圖；

　　3、了解圖上符號，并與實物對照；

　　4、根據技術指標測試各元器件的主要參數；

　　5、講解焊接的操作方法和注意事項；

　　6、焊接練習；

　　7、分發與清點零件；

　　8、萬用表的工作原理及其分類；

　　9、講解元器件的類別、型號、使用范圍和方法以及如何正確選擇元器件。

　　10、講解如何使用工具測試元器件

　　11、組裝、焊接與調試GWL-100 單片機學習開發板．

　　實習要求:

　　熟悉運用Protel 99 SE軟件，學習理解并繪制萬用表電原理圖，認真細致地安裝焊接，排除安裝焊接過程中出現的故障以在規定時間內完成正規GWL-100 單片機學習開發板的安裝、焊接、調試及使用。

　　1、 了解GWL-100 單片機學習開發板特點和發展趨勢。

　　2、 熟悉萬用表裝配技術的基本工藝過程。

　　3、 認識液晶顯示器件。

　　4、 根據技術指標測試數字萬用表的'主要參數。

　　5、 安裝制作GWL-100 單片機學習開發板。

　　三：實習設備及材料

　　(1) 電烙鐵：由于焊接的元件多，所以使用的是外熱式電烙鐵，功率為30 w，烙鐵頭是銅制。

　　(2) 吸錫工具，鑷子，螺絲批等必備工具。

　　(3)錫絲：由于錫它的熔點低，焊接時，焊錫能迅速散步在金屬表面焊接牢固，焊點光亮美觀。

　　GWL-100單片機學習板的主要硬件資源有：

　　1）8路高亮LED發光管

　　可做交通燈、流水燈、信號輸出指示等實驗。

　　2）4位一體集成LED數碼管

　　可做動態掃描及靜態顯示實驗，做時鐘、溫度、數值顯示等實驗。 3）8個獨立按鍵 鍵盤檢測、按鍵控制實驗。

　　4） 蜂鳴器模塊 可做各種發聲、音樂、鬧鐘提醒及報警實驗。

　　5）一路繼電器 繼電器是工控最常用器件之一，可以弱電控制強電器件，系統留有2路斷閉觸頭輸入輸出接口，可方便對接外部可控信號的輸入和輸出。

　　6）DS18B20溫度傳感器 可做溫度測量顯示和溫度檢測控制器等實驗。

　　7）DS1302時鐘芯片 可做萬年歷、定時器、鬧鐘等。

　　8）EEPROM芯片AT24C02 可學習I2C總線的讀寫、12C總線的程序編寫、可存儲數據的存取。

　　9）一體化紅外線遙控接收頭 可練習編寫單片機的精確延時程序，可以做紅外線解碼實驗、紅外遙控實驗（鍵值顯示、遙控開關、紅外線遙控器等。）

　　10）字符顯示接口 LCD1602液晶顯示模塊可顯示兩行字符，可實現字符移動、閃爍顯示 。

　　11）文字圖形顯示接口 LCD12864液晶顯示模塊可顯示英文、中文漢字、圖形及圖片。

　　12）ISP接口 支持AT公司的下載線，可以在線燒寫多種MCU程序，無需拔下芯片即可把程序固化到MCU內部的EEPROM中，支持多種品牌芯片在線燒寫。

　　13）MAX232串口通訊模塊 可以與計算機串行通信，同時也可對STC單片機下載程序，還可以實現主從系統中多機互連，一口多用。其他元件包括以下

　　(1) 電烙鐵：由于焊接的元件多，所以使用的是外熱式電烙鐵，功率為30 w，烙鐵頭是銅制。

　　(2) 螺絲刀、鑷子等必備工具。

　　(3)錫絲：由于錫它的熔點低，焊接時，焊錫能迅速散步在金屬表面焊接牢固，焊點光亮美觀。

　　(4)電路板上的元件：二極管，三極管，電阻（排阻），電容（瓷片電容、電解電容），晶振，電位器，按鍵，數碼管，自鎖開關，USB座，電源座，串行口，蜂鳴器，繼電器，芯片，紅外線收頭，ISP下載座,單雙排插針，芯片插座，跳線帽，USB電源器，串口線等等。

　　四：設計原理分析

　　GWL-100是一款具有編程、設計、調試、ISP下載等功能的單片機學習系統，可以支持ATMEL 89S系列、89C系列等以51為內核的單片機編程和實驗。GWL-100全面適應和滿足初學者的需求，可以使初學者在最短的時間里掌握單片機的基本編程、設計、調試等開發技術。同時也是工程開發技術人員開發產品和項目的好幫手，是一款功能強、擴展方便的學習單片機應用技術和調試開發的好工具。 系統功能特點

　　GWL-100學習板上集成了豐富的實驗硬件資源和常用的接口電路：LED、數碼管、字符顯示、漢字及圖像顯示接口、鍵盤接口、串口通訊、串行FLASHI2C讀寫、蜂鳴器、繼電器、溫度傳感器、紅外遙控、電源電路，另外還可以擴展各種功能模塊。

　　具體各零件有著其特殊功能，如蜂鳴器，單片機工作電壓為5V。一般使用USB接口供電，直接從USB接口獲取5V電源。當電壓小于下限電壓值或大于上限電壓值時，蜂鳴器將報警。其他如加一個11.0592MHZ的晶振是為了以后做串口通信時和PC有相同的波特率�？捎枚搪访鼻袚Q。

　　在板上除了最小系統外還有鍵盤輸入、數碼管、LCD、I2C存儲器。它們的數據接口和電源接口也是完全獨立的。其它的功能都準備在以后通過上方的接口另外用板子擴展。

焊接的實習報告 篇2

　　內容相當豐富呀!一句"好了,現在就講這么多吧"讓我們重新來了精神,他把我們帶到另一間小屋內,讓我們自己練習,每兩人一組,一個操作,一個在一旁觀察,并告訴我們一定要注意安全.嘿嘿,這個我們當然知道啦,安全第一嘛!這是我們實習前及整個過程老師一直強調的，平時有些吊兒郎當?shù)耐瑢W(xué)這時也懂得了小心謹慎。首先進入車間時一定要穿實習的工作服，戴好帽子，尤其我們女生特別要注意把頭發盤進帽子里。

　　老師規定每人焊3根.雖然天氣很熱,可是我們依然把衣服穿的很嚴實.以前我也見過電焊，因為火花耀眼，所以覺得比較神秘�，F(xiàn)在好了，我終于知道了它的廬山真面目了。它就是通過電弧產生高溫使金屬熔化，從而達到焊接金屬的目的。大家應該是知道的，能揭開神秘的面紗是比較有成就感的。電焊就是要膽大，不要被耀眼的火花嚇著了!電焊時一定要保護好自己，因為產生的火花具有較高的溫度，一不小心就會燙到手的,還有就是火花飛濺到臉上或衣服上的可能,最重要的是對眼睛的保護,一定要小心，小心再小心啊,而我最害怕的就是在我焊的時候有人在旁邊打鬧。

　　終于輪到我上場了,心里很高興但又有些害怕,畢竟這是我第一次接觸電焊機,也是我第一次自己焊焊條，先前看到其他同學那么費勁，我真的納悶有那么難嗎?我本以為可以輕松拿下，可這并非我想。我把老師講的回想了一遍，穿上工作服，把焊條夾好，一手拿著電焊帽開始了操作�？珊笚l偏偏粘在了鐵板上，我心里立刻緊張起來，手心滿是汗。我立即左右搖晃，焊條果然掉了下來，終于松了一口氣。焊工件時濺出的.火花很漂亮也很讓人害怕，帶著帽子只能看到一點綠光，焊完時才發現鐵板上只留下了許多的小鐵珠。看到別人焊的那么好，心里很不是滋味。后來老師告訴我不要把焊條離鐵板太高，速度不要太快。剛開始的第一根由于技術不好再加上心里害怕弄了很長時間.后來就越來越順手,質量也漸漸變高,原來關鍵是"熟能生巧"呀!!一根根焊條的犧牲最后終于換回了我的成功。盛夏的時間酷暑難耐，我們只能在校園內活動，午休只呆在那間小屋內睡會覺。我們真的很可憐，29個人只能在僅有的幾把椅子上。一天的實習下來我都快崩潰了，可收獲也是異想不到的。

　　第二天我們都沒有了起初的激情，一些人坐在一塊聽歌聊天,只有少數人仍在練習著.不過后來的考試都通過了，而我得了最高的成績。真是工夫不負有心人呀!下午,我們又在老師的指揮下練習了對接焊，可這次是把兩個鐵塊焊在一起，一次直線焊接，一次轉圈焊接，難度又加大了。我起初按老師說的先把鐵塊放在一起,留出2-3mm的縫隙,再用點焊把兩頭焊接住,可它很不給我面子,時常粘在上面,我真的很無奈。我一直在那個舊的焊機前練習著,不相信我會焊不好�；蛟S如其他同學所說我真有這方面的天賦，我的考試又取得了最高分。說實話，這是我的真實成績，并沒有一點“水分”在里面。實習結束的前一天學的最后一個項目是——焊管子。老師發給我們每人4個管子:2個練習,2個考試。操作和焊接鐵塊差不多,就多了開始的點焊過程。我挑選了兩個縫隙比較小的管子,用點焊焊了1/4,接著把管子轉了一下,繼續用點焊焊接,一直焊完一圈。第二遍用平敷焊做同樣的操作,最后一遍就是轉圈焊了。我這個焊的一點也不好，掌握不好就會焊個洞，這可并不是因為我驕傲了。我焊了幾個廢管子都沒一個像樣的,很難連接好,不是有個洞,就是凸出一塊,我真的無語了.最后經過我的一再努力，“杰作”雖不是很好，但老師還是認可了。

　　雖然說在離開老校的那一刻身體還是十分的疲憊,但是心情卻是異常的平靜,那是一種成功后的平靜,像豐收了累累碩果一樣充實而滿足.一周的實習很快結束了，回頭想想這難忘的時光，其中的滋味，只有親身經歷的人才能體會。實習帶給我們的不僅僅是經驗,還培養了我們吃苦耐勞的精神和嚴謹做事的作風,這是我大學生活的一筆寶貴的財富.實習滿足了我們好奇的心情，使我們的興奮感漸漸消退，但是它留在我們心中的卻是那種工作時的艱辛，更重要的，它讓我們有了一種責任感，對社會發展的責任，對國家的責任。這種責任感促使我更加認真的學習，努力充實自己，用科技知識武裝自己。它使我們觀察生活,探究生活,也為認識和了解生活提供了一個機會,也得到了意志上的磨練,使我們更加體會到這樣一句話:"紙上得來終覺淺,絕知此事須躬行。" 真的希望以后還會有這樣的機會，我一定把學到的理論真正的用在實踐中，畢竟實踐是檢驗真理的唯一標準。

焊接的實習報告 篇3

　　時間過得真快，大三年度的實習很快就過去了，在這次實習中，我理解了實踐的重要性，理論無論多么熟悉，但是缺乏實踐是行不通的。這次實習，沒有多少東西要我們?nèi)ハ耄�更多的是要我們�(nèi)プ�，好多東西看起來十分簡單，一實踐操作，便是漏洞百出。沒有親自去做它，你就不會懂理論與實踐是有很大區別的，看一個東西簡單，但它在實際操作中就是有許多要注意的地方，有些東西也與你的想象不一樣，我們這次的實驗就是要我們跨過這道實際和理論之間的鴻溝。現在終于明白了“紙上學來終覺淺，絕知此事要躬行”這句話的含義。

　　一、實習目的

　　“紙上學來終覺淺，絕知此事要躬絕非一句空談，看著實習師傅那魚鱗狀整齊而又光潔平整的焊縫，這次第怎一個佩服了得�？粗�自己那蚯蚓狀的焊縫，唉“九曲十八彎”實在是慚愧��！學了半個學期的理論知識，直至今日猜得到見證。焊接時現代工業生產中廣泛應用的一種金屬連接方法,它是通過加熱并加壓，并且用填充材料，使焊縫進行原子間結合的一種連接方法。焊接時顯得連接時永久性連接，被連接的焊接材料可以是同種金屬，也可以是一種金屬。也可是時金絕知此事要躬行焊接廣泛應用以前，連接金屬主要是靠鉚接。與鉚接相比，焊接具有節省材料，連接質量優良的特點，生產率高，勞動條件好等優點。在機械制造工業中，廣泛應用焊接技術制造和重金屬構件，如廠房物價、橋梁、船體、機車車輛、汽車、飛機、火箭、鍋爐、壓力容器、管道、起重機等；焊接也常用于制造機械零件，如重型機械和冶金、鍛壓設備的機件，焊接工藝應用日益廣泛。所以焊接實習對學生的綜合能力培養很重要。

　�。�1）：對學生的基本要求

　　1、為了將自己所學知識運用在實踐中，在實踐中鞏固自己的知識，調節理論與實踐之間的關系，培養實際工作能力和分析能力，以達到學以致用的目的。

　　2、獲得更多與自己專業相關的知識，擴寬知識面，增加社會閱歷，接觸更多的人，在實踐中鍛煉膽量，提升自己的溝通能力和其他社交能力。

　　3、培養更好的職業道德，樹立好正確的職業道德觀。

　�。�2）：實習操作的.基本目的

　　1、掌握焊條電弧焊平對接焊的基本操作技能，能熟練進行碳鋼的不開坡口平對接焊、平焊、環焊、定位焊等。

　　2、掌握焊條電弧焊平焊的基本操作技能，能進行碳鋼的搭接接頭的基本操作。

　　3、掌握焊條電弧焊立焊和橫焊的基本操作技能，能進行碳鋼的立焊和橫焊的基本操作。

　　4、掌握焊條電弧焊管子焊接的基本操作技能，能熟練進行碳鋼的水平管、垂直管、的基本操作。

　　5、掌握初級技術等級典型產品的加工基礎知識，能初步進行初級技術等級典型產品的焊接基本操作。

　　6、熟悉焊接的有關設備，熟悉焊接材料及選用。

　　二、實習內容

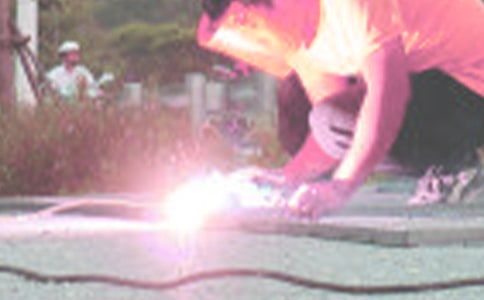

　　圖（一）手工電弧焊

　�。ㄒ唬┢胶�

　　1、實習工具

　　流焊機、電焊面罩、電焊手套、工服、鉄鉗、粉筆、低碳鋼鋼板塊等。

　　2、焊接的基本方法

　�。�1）單面焊雙面成型。焊接時，電流可稍大，運條速度稍快，以熔透為原則。用φ3.2mm焊條，焊接電流110～l20安，直線形運條或者鋸齒形運條法，短弧焊接，焊條角度70~80。焊縫寬度應為5～8毫米，余高小于1.5毫米。

　�。�2）焊接時，選用直徑為3.2毫米焊條。運條方法用直線形運條法，以防燒穿。擺動到坡口兩邊時，應稍作停留，否則易產生熔合不良、夾渣等缺陷。收尾時要填滿弧坑。

　�。�3）薄板對接平焊：當板厚小于6毫米的板對接接頭，一般采用i形坡口雙面雙道焊。焊接正面焊縫時，焊條與焊縫夾角為65-75度，采用直線形運條法。短弧焊接，使熔深為焊件厚度的2∕3，焊縫寬5-8毫米,余高小于1.5毫米。

　　3、焊縫起頭、接頭、收尾

　　a. 起頭：焊縫的起頭是指剛剛開始焊接的部分。起頭容易產生的缺陷主要有兩個方面：首先由于母材溫度低，因而熔池淺、窄、焊條熔化多，母材熔化少，極易造成焊縫成型窄而高，熔深不夠，造成焊縫強度較低。其次是起頭時，焊條端部套筒形成不良，藥皮產生的氣體保護作用差，電弧氣氛中易侵入空氣，造成氣孔。因此，正確的起頭方法應為：先在遠離起頭部位約20毫米處引��；電弧引燃后，平穩地拉到起頭部位，適當抬高電弧，對母材預熱；預熱一段時間后，迅速壓低電弧，建立熔池。

　　b. 接頭：焊縫的接頭，也是容易出現焊接缺陷的部位，如處理不當，極易產生接頭過高或焊肉不夠高，以及氣孔、夾渣等缺陷。按焊縫接頭處收尾熔池的溫度分，有熱接和冷接兩種。熱接是指熔池尚未冷卻，還處在紅熱狀態時進行連接。熱接的接頭焊縫平滑美觀，不易出現焊縫過高和未焊透等缺陷，但熱接要求焊工的換焊條動作迅速熟練。初學不易掌握，在技術操作上有一定的難度。冷接是指熔池完全冷卻后接頭。冷接的要求基本同于起頭，只是要注意新建熔池的部位。要靠近原熔池焊接方向的部位。不要在原熔池中心建立熔池，這樣可避免焊縫接頭過高的缺陷產生。

　　c. 收尾：焊縫的收尾是指一條焊縫的收尾處。收尾處理不當，極易產生弧坑、氣孔、火口裂紋等缺陷，造成應力集中，強度降低，往往成為結構破壞的起源點。生產中，有在收尾的地方如不填滿弧坑，這將是不允許存在的缺陷。收尾有幾種常用方法：劃圈收尾法： 收尾時，焊條做圓圈運動，并逐漸抬高電孤，直至弧坑填滿后，方拉斷電弧。此法只適用非重要焊縫的中厚板焊縫收尾。反復斷弧收尾法： 收尾時，把電弧熄滅后，待熔池溫度降低，其直徑變小后，再迅速點燃電弧。填充一定鐵水后，又迅速拉滅電弧，反復這個動作，直至填滿弧坑。此法只適用于薄板和大電流焊接時的收尾�；睾甘瘴卜ǎ旱绞瘴膊课粫r，以原焊接方式反方向向焊好的焊縫上運條，因而叫回焊收尾法。收弧后把回焊段焊縫增高部分用砂輪磨掉，這種方法的優點是不易產生氣孔和火口裂紋。因為把收弧缺陷較多的焊肉用砂輪磨掉了，這就保證了焊縫的質量。對堿性焊分來說，都應采用這種方法收尾。

　　4、焊縫的外觀檢驗

　�。�1）焊縫的外觀質量：

　　a、焊縫表面無焊瘤、氣孔、夾渣等缺陷；

　　b、焊縫表面無咬邊；

　　c、背面焊縫無凹坑。
